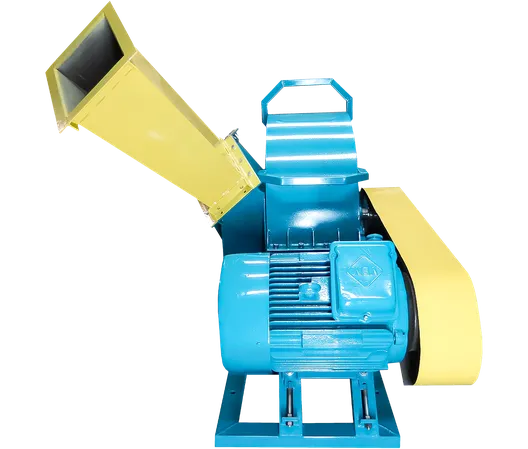

ЩЕПОРЕЗ РДМ-600 ХАРАКТЕРИСТИКИ

Размер приёмного окна	190 х 134 мм.
Мощность двигателя	18,5кВт; 22кВт; 30кВт. 380 В
Толщина стенок кожуха	8 мм.
Производительность	до 3 м3/час
Тип измельчителя	ножевой, молотковый
Толщина диска	37 мм.
Диаметр диска	600 мм
Количество оборотов диска	1500 об/мин
Количество рубительных ножей	4 шт.
Длина ножа	200 мм.
Материал ножей	сталь 6ХС, 9ХС, Х12МФ
Количество молотков	24 шт.
Количество контр-ножей	2 шт.
Способ передачи энергии	клиноремённая передача
Размер получаемой щепы	от 5 до 35 мм. (регулируется ситом и вылетом ножей)
Размеры	1500 х 800 х 100 мм.
Вес	550 кг.

На сегодняшний день десятки рубительных машин (щепорезов) РДМ-600 успешно эксплуатируются в различных уголках нашей необъятной страны на производствах, где необходимо получать качественную калиброванную щепу или опилки различного назначения.

При конструировании щепореза РДМ-600 учтён опыт эксплуатации аналогичных машин. Станок отлично справляется и с лиственными и с хвойными породами. Может перерабатывать как мерзлый или влажный лес, так и совершенно сухой. Отличается высокой производительностью.

Смотреть видео Узнать цену

ПРЕИМУЩЕСТВА РДМ-600

Толщина стенок кожуха РДМ-600 - 8 мм. Этот размер имеет немаловажное значение, так как в процессе эксплуатации на стенки кожуха действуют силы сопротивления резанию древесины, циклические ударные нагрузки, происходит механический износ металла и т.д. Таким образом, благодаря проектной толщине металла обеспечивается сохранность неизменной геометрической формы кожуха дробилки.
Толщина диска РДМ-600-36…38 мм. Инерция диска – очень важный фактор в работе рубильных машин, поэтому мы стараемся сохранить максимальную толщину этой детали. Если раньше в чертежах закладывали размер 35 мм, то теперь технолог рабочему-токарю просто указывает «забелить» торцевые поверхности рубильного диска, то есть создать плоскости. То же самое о его диаметре: реальный размер Ø605…608 мм (поверхности только придается цилиндрическая форма).
На РДМ-600 имеется возможность смонтировать 2 рубильных ножа + 2 заглушки окон диска или все 4 ножа одновременно. Заглушки необходимо устанавливать при производстве щепы для арболита (длинная фракция щепы при большом вылете ножей относительно диска). В этом случае рубильная и молотковая часть работают более сбалансировано друг с другом, а машина менее подвержена перегрузкам от переполнения дробильной камеры избытком щепы. При производстве других различных видов щепы, когда не требуется ее длинная фракция, для увеличения производительности машины на рубильный диск можно монтировать все четыре ножа.
Ножи рубильные РДМ-600 толщиной 10 мм. Это важно для их прочности, особенно на большом выступе режущей кромки ножа относительно диска. Например, для производства арболита рекомендуемый вылет ножа 10…11 мм. Марка стали 6ХС, 9ХС, Х12МФ – инструментальная штамповая твердостью HRC=54...58, рекомендована для изготовления ножей рубильных машин.
Наличие на РДМ-600 двух контрножей (противорежущих ножей). Основной (нижний) и левый боковой (вертикальный) контрножи имеют прочную фиксацию резьбовым соединением (в четырех точках каждый) к стенкам и днищу приемной горловины. Кроме того, у каждого имеется винтовая (точная) регулировка для установки рекомендуемого зазора в месте взаимодействия их с рубильным ножом.
Молотки РДМ-600, в количестве 24 штук, изготовляются по технологии плазменной резки, что придает их кромкам дополнительную прочность и имеет важное значение для их большей износостойкости.
Лопасти крыльчатки РДМ-600 короче по длине, но гораздо шире, что оказывает существенное значение для создания мощного воздушного потока, под действием которого измельченная щепа проходит сквозь калибровочные отверстия сита.
Сито РДМ-600 расположено по всей окружности вращения молоткового механизма, таким образом, его производительность больше в два раза! При проектировании калибровочных сит нам удалось добиться оптимального сочетания хорошей пропускной способности, жесткости и долговечности этой детали.
Щепа, получаемая на РДМ-600, соответствует ГОСТ 19222-84 и имеет игольчатую форму, рекомендованную для производства арболита, плотно укладывается при формовке, нравится как производителям, так и покупателям арболитовых блоков.
Окно РДМ-600 на выходе имеет удобный фланец для соединения с воздухопроводом пневмотранспорта. Этого мы не встречали ни на одной из проанализированных нами рубильных (рубительных) машин. Очень полезный конструктивный элемент!
Рама РДМ-600 имеет усиленную конструкцию, что необходимо для жесткости и прочности всего станка в целом. Нижняя площадка рамы изготовляется из профильной трубы 60х40х4 мм. Внутри профиля в месте расположения крепежных отверстий под анкерные болты вварены втулки, препятствующие деформации стенок материала.
Масса рубильной машины дисково-молотковой РДМ-600 без дополнительного оборудования и запасных частей 550 кг. Масса дробилки древесины имеет важное значение для гашения вибраций, а также говорит о металлоемкости (материалоемкости) и высокой себестоимости изделия.
Задняя боковина крыльчатки вентилятора имеет большие отверстия, обеспечивающие свободный проход воздуха через кожух к лопастям.
«Зуб», наваренный на цилиндрической поверхности диска РДМ-600, препятствует заклиниванию кусков заготовки между диском и ситом. В зоне расположения диска сито не имеет калибровочных отверстий.

Главная цель нашей работы – высокое качество, надежность оборудования и долгосрочное сотрудничество.

Вышлем технические характеристики щепореза и коммерческое предложение на ваш e-mail, Viber, WhatsApp.
В зависимости от ваших требований подбираем мощность машины, производительность, настраиваем вид и заданную фракцию щепы или опилка.
Высылаем образец щепы или потоков на ваш почтовый адрес.
На нашем производстве вы можете также посмотреть щепорубительную машину РДМ-600 в действии.
Есть несколько видео работы на YouTube

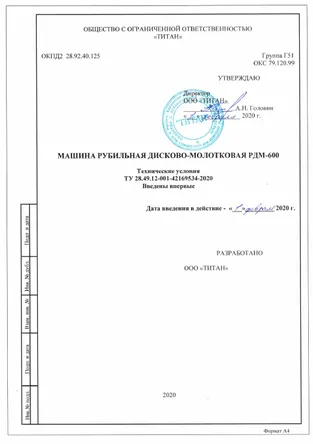

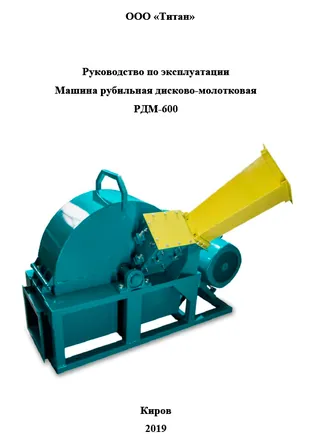

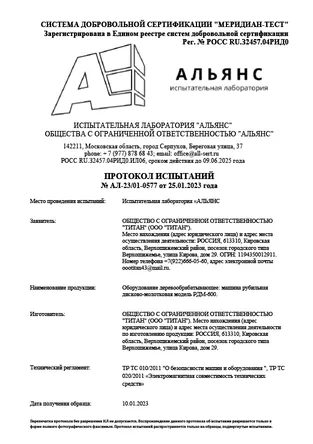

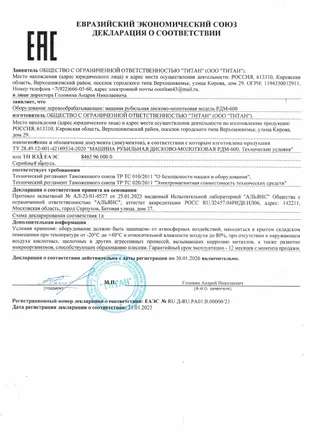

ДОКУМЕНТАЦИЯ
